Kako provjeriti radi li brzi priključak za autoklimu ispravno?

Da biste provjerili je li a brzi priključak za auto klimu ispravno radi, pregledajte ima li fizičkih oštećenja, potvrdite da je stezaljka za zaključavanje potpuno namještena, provjerite da nema curenja rashladnog sredstva i provjerite je li konektor pravilno uključen i otpušten . Brzi priključci na automobilskim AC sustavima spajaju vodove rashladnog sredstva s gornje i niske strane na kompresor, kondenzator i isparivač bez potrebe za navojnim spojnicama. Neispravan konektor može uzrokovati gubitak rashladnog sredstva, kvar AC sustava ili — u teškim slučajevima — opasno ispuštanje rashladnog sredstva pod visokim pritiskom. Većina provjera može se izvršiti s osnovnim alatima, detektorom istjecanja rashladnog sredstva i setom mjerača razvodnika, a treba ih provesti kad god sustav klima-uređaja pokaže smanjene performanse hlađenja, neobične zvukove ili vidljive znakove onečišćenja uljem u blizini armatura.

Kako rade AC brzi konektori i gdje kvare

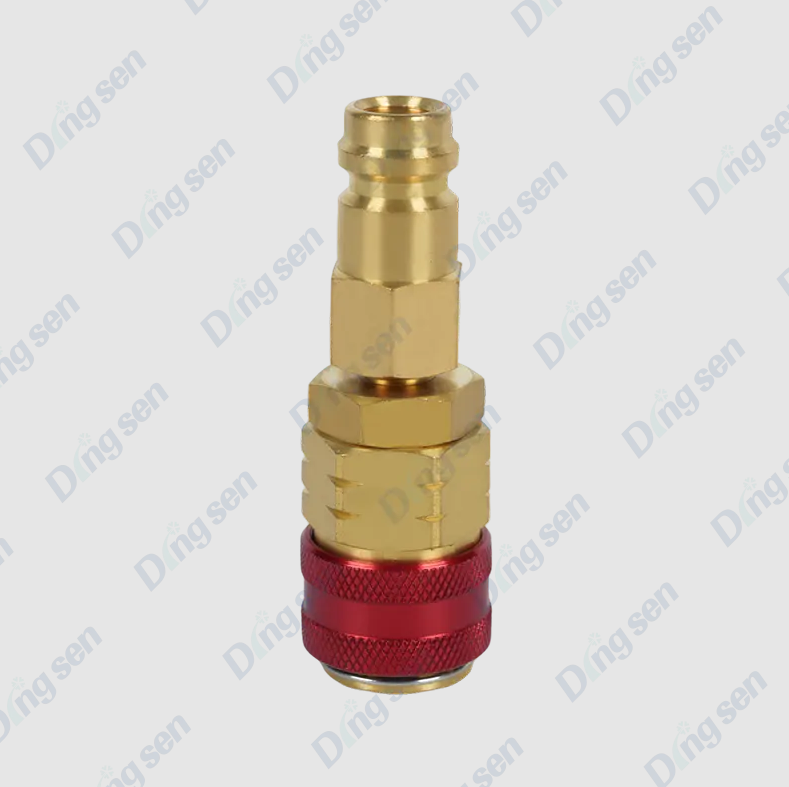

Automobilske AC brze spojnice koriste unutarnji ventil s oprugom i vanjski prsten za zaključavanje ili kopču za stvaranje zabrtvljenog, tlačnog spoja između vodova rashladnog sredstva. Kada se muški priključak gurne u žensko tijelo, on pritišće unutarnji Schraderov ventil, dopuštajući protok rashladnog sredstva. Stezaljka za zaključavanje škljocne u utor kako bi se spriječilo slučajno odvajanje pod pritiskom - obično 15–30 bara na visokoj strani i 2–5 bara na niskoj strani standardnog R-134a ili R-1234yf sustava.

Najčešće točke kvara su:

• Degradacija brtve O-prstena — unutarnji O-prsten s vremenom se stvrdne, pukne ili nabubri, dopuštajući rashladnom sredstvu da procuri pored brtve.
• Oštećenje ili gubitak kopče za zaključavanje — spojnica koja nedostaje, savijena ili napukla omogućuje djelomično odvajanje priključka pod pritiskom sustava.
• Pucanje ili deformacija tijela — fizički udar, pretjerano zatezanje tijekom postavljanja ili dugotrajno termičko mijenjanje može napuknuti tijelo konektora.
• Kvar unutarnjeg ventila — zaglavljeni ili korodirani unutarnji ventil možda se neće otvoriti u potpunosti, ograničavajući protok rashladnog sredstva i smanjujući performanse izmjenične struje čak i kada se konektor izvana čini netaknutim.
• Kontaminacija — prljavština, krhotine ili vlaga koja ulazi kroz odspojen priključak može oštetiti sjedište ventila i brtvene površine O-prstena.


Sigurnosne mjere prije pregleda AC brzih spojnica

Sustavi AC rashladnog sredstva rade pod značajnim pritiskom i sadrže kemikalije koje mogu uzrokovati ozebline, ozljede oka ili gušenje ako se iznenada ispuste. Prije početka bilo kakvog pregleda ili testiranja, pridržavajte se sljedećih mjera opreza:

• Nosite zaštitne naočale i izolirane rukavice u svakom trenutku kada radite u blizini vodova rashladnog sredstva pod tlakom.
• Nikada ne odspajajte brzi spoj dok je sustav pod tlakom . Uvijek sakupljajte rashladno sredstvo pomoću certificirane opreme za prikupljanje prije uklanjanja bilo kojeg priključka.
• Rad u a dobro prozračenom prostoru . Pare rashladnog sredstva teže su od zraka i istiskuju kisik na razini poda.
• Dopustite motoru i sustavu izmjenične struje ohladite najmanje 15-20 minuta nakon rada prije rukovanja priključcima u blizini kompresora ili kondenzatora, gdje temperature mogu premašiti 80°C.
• Imajte na umu da R-1234yf je blago zapaljiv (klasifikacija A2L) . Držite izvore paljenja podalje od radnog područja kada pregledavate sustave napunjene ovim rashladnim sredstvom.

Vizualni i fizički pregled korak po korak

Započnite s temeljitim vizualnim i ručnim pregledom prije uporabe bilo kojeg dijagnostičkog instrumenta. Ovaj korak identificira većinu očitih grešaka konektora i traje manje od pet minuta po konektoru.

Provjerite ima li mrlja od ulja oko konektora

Rashladni sustavi koriste PAG ili POE ulje za podmazivanje kompresora. Kada rashladno sredstvo iscuri pored brtve konektora, ono sa sobom nosi kompresorsko ulje, ostavljajući a tamni, masni ostaci ili masni film oko tijela konektora i na obližnjim površinama crijeva ili cijevi. Čak i mala mrlja od ulja veličine novčića pouzdan je pokazatelj greške u brtvljenju. Provjerite i tijelo konektora i radijus od 10–15 cm okolnog crijeva i područja držača.

Pregledajte kopču za zaključavanje

• Potvrdite stezaljka za zaključavanje (državni prsten) postoji i potpuno je umetnuta u svoj utor oko tijela konektora. Ispravno postavljena kopča trebala bi biti u ravnini ili malo iznad površine konektora - ne smije biti pod kutom, djelomično umetnuta ili nedostaje.
• Tražite pukotine, deformacije ili promjene boje u isječku. Plastične kopče koje su bile izložene dugotrajnoj toplini (često u blizini kompresora) postaju krte i mogu se slomiti čak i kada se vizualno čine netaknute.
• Nježno pokušajte aksijalno odvojite konektor rukom ne puštajući isječak. Trebao bi se prikazati pravilno zaključani konektor nulti aksijalni pomak . Svako vidljivo otvaranje razmaka pod silom povlačenja ruke ukazuje na to da kopča ne zahvaća pravilno utor za zaključavanje.

Pregledajte tijelo konektora

• Ispitajte cijelu vanjsku površinu pukotine, krhotine ili bjelkaste tragove naprezanja u plastičnom tijelu. Obratite posebnu pozornost na područje neposredno iza utora za zaključavanje, koje doživljava najveće vlačno naprezanje tijekom pritiska.
• Provjerite postoje li metalni konektori korozija, udubljenje ili oštećenje navoja na licima za sjedenje.
• Provjerite je li konektor potpuno sjedeći — muški spoj treba biti umetnut do točke gdje kopča za zaključavanje škljocne, bez vidljivog razmaka između lica muškog i ženskog tijela. Nepotpuno umetnuti priključak vrlo je čest uzrok sporog gubitka rashladnog sredstva.

Metode otkrivanja curenja rashladnog sredstva

Sam vizualni pregled ne može potvrditi da konektor ne propušta pod radnim tlakom. Upotrijebite jednu ili više sljedećih metoda otkrivanja kako biste potvrdili cjelovitost pečata.

Elektronički detektor curenja

Elektronički detektor curenja rashladnog sredstva je najbrža i najosjetljivija metoda za lociranje curenja konektora. Grijani diodni detektori mogu osjetiti niske koncentracije rashladnog sredstva 5 ppm (dijelova na milijun) , znatno ispod praga koji se može otkriti bilo kojom drugom nelaboratorijskom metodom. Dok AC sustav radi i pod punim je tlakom:

• Polako pomičite sondu detektora po cijelom opsegu konektora na udaljenosti od 5–10 mm s površine.
• Provjerite ispod konektora — pare rashladnog sredstva su gušće od zraka i nakupit će se u najnižoj točki blizu izvora curenja.
• Zvučni alarm ili trepćući LED signalizira prisutnost rashladnog sredstva. Potvrdite alarm triggers at the connector body itself , ne iz obližnjeg priključka ili spoja crijeva, prije nego što zaključite da je konektor izvor.

Inspekcija UV fluorescentne boje

Mnogi automobilski sustavi izmjenične struje unaprijed su napunjeni UV fluorescentnom bojom ili se boja može ubrizgati pomoću pribora za ubrizgavanje boje. Pod UV lampom (crno svjetlo), iscurila boja fluorescira svijetlo žuto-zeleno, precizno označavajući mjesto curenja na površini konektora. Ova metoda je posebno korisna za potvrđujući koja određena točka na konektoru curi — sjedište O-prstena, šav tijela ili zona kopče za zaključavanje.

Promatranje manometra tlaka u razvodniku

Spojite mjerač razvodnika na servisne priključke i zabilježite tlakove sustava s isključenim motorom i sustavom na temperaturi okoline. Kao opća referenca za ispravno funkcioniranje sustava R-134a na 21°C temperatura okoline , statički tlak trebao bi biti približno 5–6 bara i na visokoj i na niskoj strani . Ako je uočeni tlak značajno ispod ovoga i sustav nije nedavno servisiran, indiciran je gubitak rashladnog sredstva kroz priključak koji curi ili negdje drugdje u sustavu. Pratite mjerač za 5–10 minuta — padajuće očitanje tlaka potvrđuje aktivno curenje.

Testiranje funkcije uključivanja i otpuštanja konektora

Priključak koji je fizički netaknut, ali se ne zahvaća ili otpušta pravilno, ili neće uspjeti zadržati pritisak ili će stvoriti poteškoće tijekom servisiranja. Ispitajte funkciju uključivanja i otpuštanja tek nakon što je sustav sigurno depresoriziran i rashladno sredstvo obnovljeno.

1. Test angažman — gurnite muški spoj u žensko tijelo dok ne osjetite ili ne čujete jasan klik kopče za zaključavanje. Klik mora biti pozitivan i jasan. Lagano, nejasno zahvaćanje znači da kopča ne sjeda u svoj utor, što znači da konektor neće pouzdano držati pritisak sustava.
2. Potvrdite puna mjesta — nakon uključivanja, vizualno potvrdite da je muški spoj u istoj ravnini s licem ženskog tijela ili blago uvučen u njega. Bilo koji vidljivi razmak između dva spojena lica ukazuje na nepotpuno umetanje.
3. Ispitajte aksijalno zadržavanje — primijeniti čvrstu silu povlačenja rukom aksijalno na obje strane spojenog priključka. Ne smije doći do odvajanja ili kretanja dok je kopča uključena. Pomicanje ukazuje na istrošenu geometriju zaključavanja.
4. Testno izdanje — koristite alat za otpuštanje ili pritisnite jezičke za otpuštanje kako je predviđeno za određenu vrstu priključka. Konektor bi se trebao odvojiti glatko i potpuno uz umjerenu snagu ruke. Prekomjerna sila potrebna za otpuštanje može ukazivati ​​na natečen O-prsten, kontaminaciju ili deformiranu provrtu tijela.
5. Pregledajte O-prsten nakon rastavljanja — nakon odvajanja, pregledajte O-prsten na muškom priključku na otvrdnuće, pukotine, ravne točke ili oštećenje ekstruzijom. Zdrav O-prsten bi trebao biti podatna, jednoliko okrugla i bez površinskih grešaka . Zamijenite svaki O-prsten koji ne zadovolji ovu provjeru prije ponovnog sastavljanja.

Dijagnostički sažetak: simptomi, vjerojatni uzroci i radnje

Kada zamijeniti AC Quick Connector umjesto servisiranja

Neki se kvarovi konektora mogu riješiti zamjenom O-prstena i ponovnim postavljanjem priključka. Drugi zahtijevaju potpunu zamjenu konektora. Zamijenite cijeli sklop konektora - ne samo O-prsten - pod sljedećim uvjetima:

• Sve pukotine u tijelu konektora — napuknuta plastična ili metalna tijela ne mogu sigurno držati pritisak rashladnog sredstva i moraju se odmah zamijeniti.
• Istrošen ili deformiran utor za zaključavanje — ako kopča više ne škljocne pozitivno ili se muški priključak pomiče aksijalno kada je zaključan, geometrija tijela je izvan granica upotrebljivosti.
• Nastavak curenja nakon zamjene O-prstena — ako novi O-prsten ispravne veličine i dalje curi, brtvena površina unutar provrta konektora je oštećena ili korodirana i neće brtviti niti jedan O-prsten.
• Starost konektora iznad 10 godina ili 150.000 km — plastična tijela konektora i unutarnje opruge ventila degradiraju se tijekom vremena bez obzira na vidljivo stanje. U vozilima s velikom kilometražom, proaktivna zamjena tijekom velikog servisa klima uređaja (zamjena kompresora ili isparivača) je isplativo preventivno održavanje.

Uvijek ugradite nove O-prstenove podmazane čistim PAG ili POE uljem kompatibilnim sa sustavom kada ponovno sastavljate bilo koji AC brzi konektor. Nikada nemojte ponovno koristiti O-prsten koji je bio pod pritiskom sustava , čak i ako se čini neoštećenim — kompresija od prethodnog postavljanja znači da neće brtviti tako pouzdano kao novi prsten.
