Što je trosmjerni ventil klima uređaja?

An troputni ventil klima uređaja , također poznat kao trosmjerni prekretni ventil ili trosmjerni distribucijski ventil, ključna je upravljačka komponenta u sustavu klimatizacije. Koristi se za promjenu smjera protoka rashladnog sredstva ili rashlađene/vruće vode u cjevovodu, ostvarujući funkcije distribucije hlađenja, grijanja ili rashlađene/vruće vode.

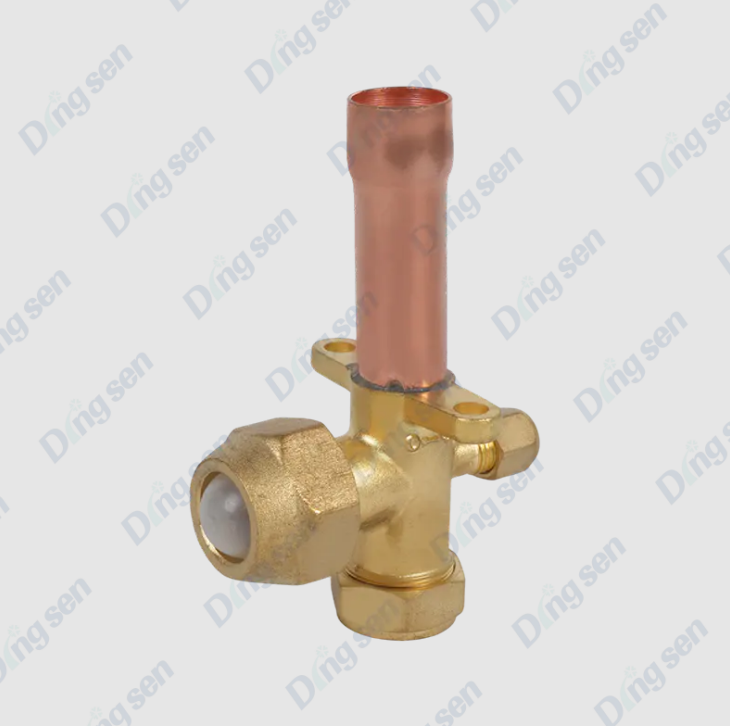

Trosmjerni ventil obično se sastoji od tijela ventila, jezgre ventila i aktuatora. Na temelju putanje fluida, može se podijeliti na pravocrtni tip i tip proporcionalne distribucije. U modernim centralnim klimatizacijskim uređajima, ventilokonvektorima i sustavima podnog grijanja, trosmjerni ventili se često koriste u kombinaciji s električnim pokretačima ili termostatima kako bi se postigla automatska kontrola i upravljanje uštedom energije.

Koji je princip rada an troputni ventil klima uređaja ?

An troputni ventil klima uređaja , također poznat kao trosmjerni distribucijski ventil ili trosmjerni reverzibilni ventil, uglavnom se koristi za regulaciju smjera protoka rashladnog sredstva ili rashlađene/vruće vode u sustavu klimatizacije, ostvarujući prebacivanje između funkcija hlađenja i grijanja ili distribucije ohlađene/tople vode. Njegov princip rada uglavnom se oslanja na kretanje jezgre ventila unutar tijela ventila kako bi se promijenila putanja tekućine.

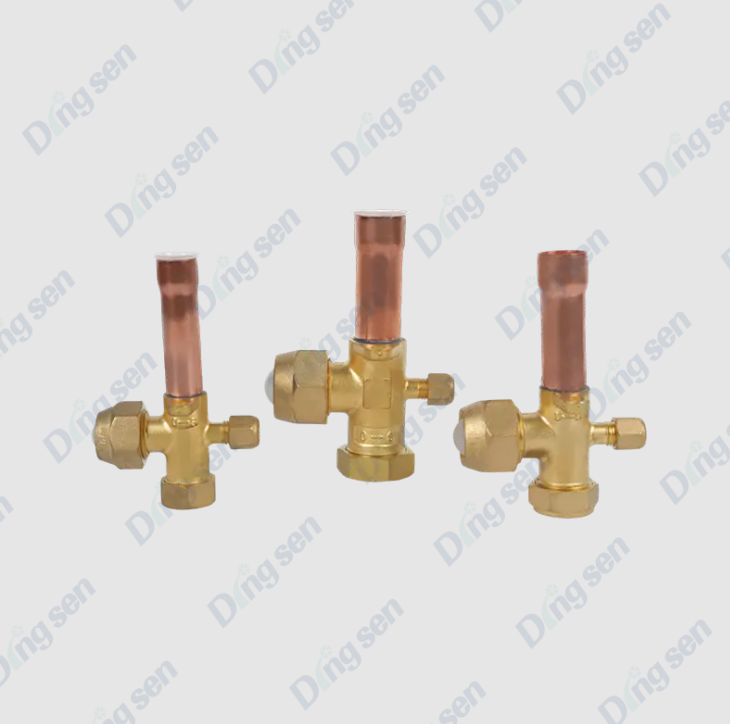

1. Strukturni sastav

Troputni ventil se uglavnom sastoji od sljedećih dijelova:

• Tijelo ventila: Obično izrađeno od bakra, mesinga ili nehrđajućeg čelika, s tri spojna otvora: jedan ulaz (obično ulaz u sustav) i dva izlaza (vode do različitih krugova ili opreme).


• Jezgra ventila: pokretni dio unutar tijela ventila, koji se može okretati ili kliziti, a koristi se za promjenu smjera protoka tekućine.


• Pogon: Uključuje ručnu radnu polugu ili električni/pneumatski pokretač, koji se koristi za pomicanje jezgre ventila kako bi se postigla promjena smjera protoka.


• Brtve: poput gumenih prstenova ili brtvi od politetrafluoroetilena (PTFE), koje osiguravaju da ventil ne propušta tijekom rada.



2. Načini rada

Troputni ventili mogu se podijeliti na ručne i električne tipove na temelju načina upravljanja, s malim razlikama u principima rada:

(1) Ručni trosmjerni ventil

Okretanjem ručke mijenja se položaj jezgre ventila, omogućujući tekućini u ulaznoj cijevi da teče u jedan od dva izlaza ili da se proporcionalno raspoređuje.

Jezgra ventila obično ima dvije osnovne strukture:

• L-tip jezgre ventila: Prebacuje tekućinu na jedan izlaz, postižući "on/off" ili funkciju prebacivanja.


• Jezgra ventila tipa T: Omogućuje istovremeni protok kroz oba izlaza, raspoređujući protok prema određenom omjeru.



(2) Električni trosmjerni ventil

Jezgru ventila pokreće električni pokretač i može primati signale kontrole temperature ili naredbe regulatora za postizanje automatske prilagodbe.

Pokretač rotira jezgru ventila, mijenjajući smjer protoka tekućine ili omjer distribucije.

Može se povezati sa sustavom kontrole temperature kako bi se postigla regulacija opterećenja ili kontrola uštede energije.

3. Princip raspodjele tekućine

Ravno preklapanje (L-tip jezgre ventila): Kada se jezgra ventila okrene pod određenim kutom, tekućina može teći samo od ulaza do određenog izlaza, a drugi izlaz je zatvoren.

Proporcionalna raspodjela (T-tip jezgre ventila): Kut rotacije jezgre ventila kontrolira veličinu otvora dva izlaza, čime se postiže proporcionalna raspodjela tople i hladne vode kako bi se osigurao stabilan rad sustava.

Položaj jezgre ventila obično se određuje termostatom, regulatorom ili ručnim podešavanjem, što omogućuje preciznu regulaciju protoka kako bi se postigla ugodna kontrola temperature i ušteda energije.

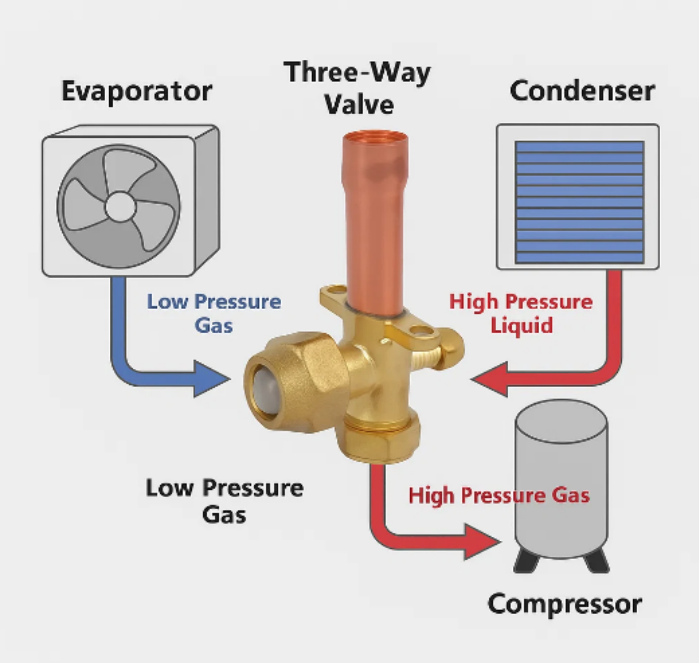

4. Radni dijagram

Kada je sustavu potrebno grijanje, jezgra ventila se okreće kako bi otvorila izlaz A i zatvorila izlaz B, dopuštajući vrućoj vodi ili vrućem rashladnom sredstvu da teče do opreme za grijanje.

Kada je sustavu potrebno hlađenje, jezgra ventila se okreće kako bi otvorila izlaz B i zatvorila izlaz A, dopuštajući hladnoj vodi ili hladnom rashladnom sredstvu da teče do opreme za hlađenje.

U nekim primjenama proporcionalne distribucije, jezgra ventila može djelomično otvoriti izlaze A i B kako bi se postiglo miješanje tople i hladne vode ili distribucija protoka.

5. Značajke i prednosti

Fleksibilna kontrola: smjer protoka može se prilagoditi ručno ili automatski kako bi se prilagodio različitim zahtjevima opterećenja.

Energetska učinkovitost: precizna kontrola protoka putem proporcionalne raspodjele smanjuje gubitak energije.

Jednostavna instalacija: Kompaktna struktura, može se izravno spojiti na cjevovod sustava klimatizacije.

Zaštita sustava: Sprječava povratni tok i udar sustava, osiguravajući stabilan rad opreme.

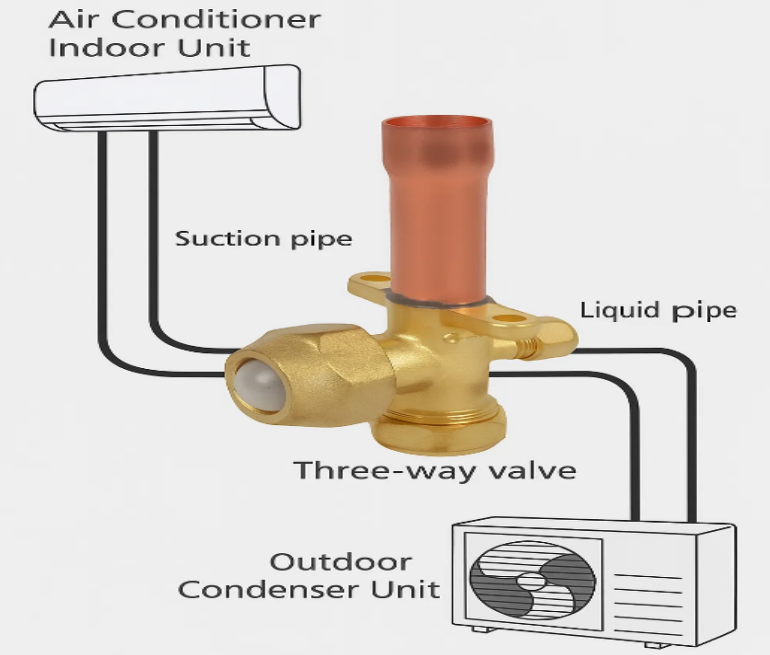

Koje su vrste klimatizacijskih sustava troputni ventil klima uređajas obično se koristi u?

Trosmjerni ventili za klimatizaciju naširoko se koriste u modernim klimatizacijskim sustavima, prvenstveno za kontrolu smjera protoka rashladnog sredstva ili rashlađene/tople vode, postizanje prebacivanja hlađenja/grijanja, raspodjele protoka i regulacije opterećenja sustava. Njihove karakteristike primjene malo se razlikuju ovisno o vrsti sustava.

1. Centralni klimatizacijski sustavi

Scenariji primjene: Vodeni ili klimatizacijski sustavi u velikim poslovnim zgradama, poslovnim zgradama, hotelima, trgovačkim centrima itd.

Funkcije:

• Regulira protok ohlađene/vruće vode do različitih terminalnih uređaja (kao što su ventilokonvektori ili jedinice za obradu zraka).


• Prebacuje protok vode ili rashladnog sredstva tijekom promjene načina rada hlađenja/grijanja.


• Radi u kombinaciji s termostatima ili sustavima upravljanja zgradom (BMS) kako bi se postigla automatska kontrola i rad koji štedi energiju.



Prednosti: Može centralno kontrolirati više terminalnih uređaja, osiguravajući stabilnost i udobnost sustava.

2. Sustav terminala ventilokonvektora (FCU).

Scenariji primjene: uredi, konferencijske sobe, bolnički odjeli, hotelske sobe itd.

Funkcija:

• Kontrolira protok hladne ili tople vode u ventilokonvektor kako bi se regulirala unutarnja temperatura.
• S električnim pokretačem može automatski distribuirati protok vode na temelju signala kontrole sobne temperature.



Prednosti: Omogućuje neovisno podešavanje temperature za svaku sobu ili područje, poboljšavajući udobnost i energetsku učinkovitost.

3. Sustav podnog grijanja (podno grijanje zračenjem)

Scenariji primjene: Stambene zgrade, vile, javne zgrade i druga mjesta koja koriste podno grijanje na bazi vode.

Funkcija:

• Distribuira toplu vodu u cijevi podnog grijanja u različitim zonama kako bi se postiglo zonsko grijanje.
• U kombinaciji s termostatom omogućuje automatsku regulaciju unutarnje temperature.



Prednosti: Ostvaruje ugodnu regulaciju sobne temperature kroz preciznu raspodjelu protoka tople vode uz uštedu energije.

4. Multi-Split sustav klimatizacije (VRF/VRV)

Scenariji primjene: Srednji do veliki komercijalni kompleksi, poslovne zgrade i druga mjesta koja zahtijevaju multi-split sustave klimatizacije.

Funkcija:

• Upravlja protokom rashladnog sredstva u unutarnju jedinicu ili jedinicu za povrat topline kada se mijenja između načina rada hlađenja i grijanja.
• Radi s regulatorom sustava kako bi se postigla neovisna kontrola temperature i upravljanje uštedom energije u više zona.



Prednosti: Osigurava učinkovit rad multi-split sustava i poboljšava udobnost u zatvorenom prostoru.

5. Sustav toplinske pumpe

Scenariji primjene: Stambeni ili komercijalni sustavi toplinskih crpki izvor zrak/zemlja.

Funkcija:

• Ostvaruje prebacivanje između načina grijanja i hlađenja, mijenjajući smjer protoka rashladnog sredstva ili vode.
• Radi s automatskim sustavima upravljanja za poboljšanje energetske učinkovitosti.



Prednosti: Ostvaruje cirkulaciju hlađenja i grijanja te regulaciju uštede energije putem trosmjernog prebacivanja ventila.

Koje su razlike između električnog troputnog ventila i ručnog troputnog ventila?

Troputni ventili klima uređaja mogu se podijeliti na ručne troputne ventile i električne troputne ventile na temelju načina upravljanja. Značajno se razlikuju u radu, scenarijima primjene i performansama sustava.

1. Značajke ručnog trosmjernog ventila

Jednostavna struktura: obično se sastoji od tijela ventila i ručke, bez električnih komponenti.

Fleksibilan rad: Prikladno za male sustave ili scenarije gdje nije potrebno često prebacivanje.

Niska cijena i jednostavno održavanje: Ne zahtijeva napajanje ili kontrolni signal, što rezultira visokom pouzdanošću.

Ograničenja: Nije moguće postići daljinsko upravljanje ili automatizirano podešavanje; na točnost podešavanja utječe ljudska intervencija.

2. Značajke električnog trosmjernog ventila

Automatizirano upravljanje: Pokreće ga električni pokretač, može primati signale od termostata ili kontrole sustava.

Visokoprecizna prilagodba: može postići 0-100% proporcionalnu raspodjelu protoka, prilagođavajući se promjenama opterećenja.

Ušteda energije i visoka učinkovitost: U kombinaciji s inteligentnim sustavom upravljanja, može prilagoditi protok vode ili smjer protoka rashladnog sredstva prema stvarnim potrebama, smanjujući potrošnju energije.

Ugradnja i održavanje: Zahtijeva napajanje i redovitu provjeru aktuatora; održavanje je složenije od ručnih ventila.

Široka primjena: Prikladno za centralne klimatizacijske sustave, ventilokonvektore, multi-split sustave, sustave podnog grijanja i druge scenarije koji zahtijevaju automatsko podešavanje.

Koje parametre treba uzeti u obzir pri odabiru trosmjernog ventila?

1. Nazivni promjer ventila: Nazivni promjer ventila je najosnovniji parametar pri odabiru trosmjernog ventila, jer on određuje usklađenost između ventila i cjevovoda. Promjer koji je premali rezultirat će prekomjernim otporom protoku, utječući na tlak u sustavu i opskrbu vodom ili kapacitet hlađenja terminalne opreme; preveliki promjer će povećati troškove i zauzetost prostora, te može dovesti do netočne regulacije protoka. Općenito, odgovarajući nazivni promjer ventila treba odabrati na temelju projektirane brzine protoka sustava i promjera cijevi kako bi se osigurao nesmetan rad sustava.

2. Karakteristike protoka i Cv vrijednost: Kapacitet protoka trosmjernog ventila obično se izražava njegovom Cv vrijednošću, što je brzina protoka po jedinici tlaka. Pravilan odabir Cv vrijednosti osigurava da otvaranje ventila odgovara brzini protoka sustava, čime se postiže precizna kontrola. Za proporcionalne regulacijske ventile (kao što su ventili T-tipa), krivulja protoka treba biti što stabilnija kako bi se osigurala jednolika raspodjela tople i hladne vode ili rashladnog sredstva, izbjegavajući temperaturne fluktuacije ili nestabilnost u sustavu.

3. Materijal ventila: Materijal ventila izravno utječe na njegovu otpornost na koroziju, otpornost na pritisak i vijek trajanja. Uobičajeni materijali za tijelo ventila uključuju bakar, mesing, nehrđajući čelik i plastiku (kao što je PVC ili PP). Bakreni ili mjedeni ventili obično se koriste u vodovodnim sustavima, dok su ventili od nehrđajućeg čelika prikladni za sustave s visokim zahtjevima otpornosti na koroziju ili kemijske medije. Plastični ventili prikladni su za niskotemperaturne ili male vodene sustave. Odabir materijala trebao bi se temeljiti na razumnom podudaranju između vrste medija, temperature i zahtjeva sustava.

4. Ocjena tlaka: Nazivni tlak trosmjernog ventila odnosi se na maksimalni radni tlak koji ventil može podnijeti. Prilikom odabira provjerite je li nazivni tlak ventila viši od maksimalnog radnog tlaka sustava kako biste izbjegli curenje ili oštećenje. U visokotlačnim rashladnim sustavima ili industrijskim klimatizacijskim sustavima treba odabrati visokotlačne ventile kako bi se osigurao dugotrajan siguran rad.

5. Metoda kontrole: Troputnim ventilima može se upravljati ručno ili električno. Ručni ventili prikladni su za male sustave ili scenarije gdje nisu potrebna česta podešavanja; jednostavni su za rukovanje i jeftini. Električni ventili, pogonjeni aktuatorom, omogućuju daljinsko upravljanje i automatizirano podešavanje. Prikladni su za centralnu klimatizaciju, ventilokonvektorske jedinice, multi-split sustave i sustave podnog grijanja, a mogu se koristiti s termostatima ili sustavima upravljanja zgradama za poboljšanje udobnosti sustava i energetske učinkovitosti.

Mjere opreza za ugradnju trosmjernih ventila

1. Potvrdite model ventila i specifikacije: Prije ugradnje pažljivo provjerite odgovaraju li model, promjer, tip jezgre ventila, materijal i metoda upravljanja trosmjernom ventilu zahtjevima dizajna sustava. Neispravni modeli ili promjeri mogu rezultirati nedovoljnim protokom, povećanim gubitkom tlaka u sustavu ili nemogućnošću postizanja potrebnog smjera protoka.

2. Provjerite ispravnost nepovratnog ventila: Prije ugradnje provjerite ima li na ventilu ogrebotina, pukotina, oštećenih brtvi ili zaglavljivanja jezgre ventila uzrokovanih tijekom transporta. Odmah zamijenite ili popravite sve nepravilnosti kako biste spriječili curenje ili kvarove tijekom rada sustava.

3. Održavajte cjevovode čistima: Prije ugradnje, očistite cijevi od zavarivačke troske, nečistoća, ulja itd., kako biste spriječili da strani predmeti uđu u ventil i uzrokuju zaglavljivanje jezgre ventila ili loše brtvljenje. Za sustave hladne ili tople vode, cijevi se trebaju očistiti prije ugradnje ventila.

4. Oznake smjera instalacije i smjera protoka: Trosmjerni ventili obično imaju jasne oznake smjera protoka (strelice ili oznake izlaza "A/B"). Tijekom instalacije, ventil mora biti pravilno instaliran u skladu s projektiranim smjerom protoka. Pogrešna orijentacija instalacije može uzrokovati neispravan rad ventila, neuspjeh u pravilnom prebacivanju ili raspodjeli protoka, pa čak i oštećenje jezgre ventila i brtvila.

5. Osigurajte koaksijalnost ventila s cjevovodom: Tijekom ugradnje osigurajte da je os ventila poravnata s cjevovodom kako biste izbjegli neravnomjeran pritisak na tijelo ventila. Neusklađenost ili prisilno spajanje može oštetiti brtve ventila, uzrokovati zaglavljivanje jezgre ventila ili curenje na sučelju.

6. Brtvljenje i zatezanje sučelja: Sučelja s navojem: Koristite brtvenu traku ili brtvilo kako biste izbjegli pretjerano zatezanje i deformaciju tijela ventila. Sučelja s prirubnicom: Ravnomjerno zategnite vijke kako biste spriječili koncentraciju naprezanja i curenje. Zavarena sučelja: obratite pozornost na temperaturu i mjesto zavarivanja kako biste spriječili ulazak troske zavarivanja u ventil.

7. Izbjegavajte izravan stres ili vibracije: Nakon ugradnje izbjegavajte izravnu primjenu napetosti cjevovoda ili vibracija na tijelo ventila. Koristite nosače ili pričvršćivače cjevovoda kako biste smanjili naprezanje i produžili vijek trajanja ventila.

8. Električni priključci za električne trosmjerne ventile: Za električne trosmjerne ventile, žice trebaju biti pravilno spojene u skladu s uputama za uporabu, osiguravajući dobar upravljački signal, napon napajanja i uzemljenje. Nakon instalacije provjerite rad pogona kako biste bili sigurni da radi ispravno, izbjegavajući pogreške u ožičenju koje bi mogle spriječiti automatsko podešavanje ventila.

9. Mjesto instalacije i prostor za održavanje: Trosmjerni ventil treba postaviti na mjesto koje olakšava rad, pregled i održavanje. Osigurajte da stablo ventila ili pokretač mogu slobodno raditi i ostaviti dovoljno prostora za buduće održavanje ili zamjenu.

10. Puštanje sustava u rad nakon instalacije: Nakon instalacije, izvedite ručni ili električni probni rad na ventilu kako biste provjerili njegovo prebacivanje, raspodjelu protoka i učinkovitost brtvljenja. Ako se pronađu bilo kakve nepravilnosti, smjesta prilagodite ili zamijenite ventil kako biste osigurali siguran i stabilan rad nakon pokretanja sustava.

The troputni ventil klima uređaja je ključna kontrolna komponenta u klimatizacijskim sustavima, prvenstveno se koristi za regulaciju protoka rashladnog sredstva ili rashlađene/vruće vode, postizanje prebacivanja između hlađenja i grijanja i distribuciju ohlađene/tople vode. Mijenja putanju tekućine kroz kretanje jezgre ventila i može se upravljati ručno ili automatski pomoću električnog pokretača. Trosmjerni ventili naširoko se koriste u centralnim klimatizacijskim uređajima, ventilokonvektorima, podnim grijanjima, multi-split sustavima i sustavima dizalica topline, poboljšavajući udobnost sustava, energetsku učinkovitost i radnu stabilnost. Pravilan odabir, ispravna instalacija i redovito održavanje ključni su za osiguravanje dugotrajnog pouzdanog rada trosmjernog ventila.
